СКУД TerraID для промышленного предприятия на базе контроллеров HID VertX и EDGE Host

Advantage Channel Partner_blackTM_795x795.jpgНужна ли СКУД на промышленном предприятии? «Конечно, нужна!» – ответят одни. А сколько и каких нужно функций? «Чем больше, тем лучше!» – вторят им другие. Но на практике оказывается, что не каждый заказчик готов нести дополнительные расходы за излишний функционал. Зачастую заказчики, чтобы сэкономить, вынуждены выбирать самые дешевые системы, сильно снижая уровень безопасности объекта. В этом случае подошла бы СКУД со стандартным функционалом, недорогая, но обеспечивающая высокий уровень безопасности.

В соответствии с предложенным техническим заданием рассмотрим СКУД для промышленного предприятия на базе оборудования всемирно известного производителя решений для СКУД компании HID Global и ПО TerraID. В качестве идентификаторов сотрудников и посетителей выбраны бесконтактные смарткарты HID iCLASS, а для автотранспорта – активные RFID-карты HID ProxPass II. На сегодняшний день карты iCLASS, пожалуй, наиболее привлекательны по соотношению уровня безопасности и удобства использования к их цене. Подделать их невозможно, а цена уже сравнялась с Proximity картами. Кроме того, встроенную память карты iCLASS можно использовать также для других приложений, не связанных со СКУД. Активные метки ProxPass II обеспечат комфортную дальность считывания при проезде автотранспорта на территорию предприятия.

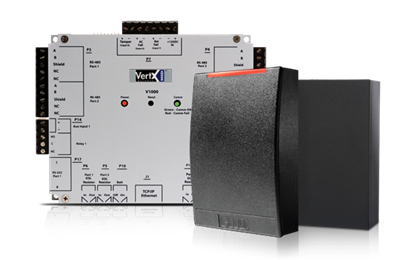

image003.pngКомбинация сетевых контроллеров HID VertX и EDGE Host позволяет легко встроить их в существующую локальную сеть предприятия. Использование стандартного Ethernet дает поистине безграничные возможности различной компоновки системы и ее развития в будущем. К тому же использование PoE соединения позволит подключать контроллеры EDGE Host, считыватели и вспомогательное оборудование на двери без лишних проводов.

Графический интерфейс ПО TerraID позволяет решать все основные задачи по управлению доступом, при этом он интуитивно понятен, очень прост и удобен в работе. Вы можете управлять и контролировать настройками каждого контроллера, считывателя, карты или исполнительного устройства, а также назначать права доступа как группам пользователей, так и каждому отдельно. Широчайшие возможности в создании графиков работы, отпусков и праздников позволяют настроить систему, учитывая персональные особенности работы каждого сотрудника. Макетирование, захват изображения и печать на пластиковых картах персональных данных пользователя непосредственно из TerraID ускоряет процесс выдачи пропуска новым сотрудникам или посетителям. Журнал событий, удобный поиск и расширенные возможности по формированию отчетов позволяют легко администрировать базу данных пользователей, а также выгружать данные СКУД в другие приложения, например, для учета рабочего времени.

Дополнительно СКУД TerraID дает возможность вести мониторинг тревожной сигнализации в помещениях.

Спецификация

1. Проходные

Оборудуются двусторонними турникетами со считывателями с обеих сторон. Охранник вправе принудительно открыть проход кнопкой в случае экстренной ситуации. Действия охраны регистрируются в журнале событий. Посетители на выходе проходных 1 и 2 опускают карту в картоприемник. Данные с проходных 1 и 2 выводятся на монитор.

1.1. Проходная 1.

  • Пропускная способность 2000 чел./час.
  • Двусторонний турникет – 3.
  • Рабочее место TerraID – 3.
  • Контроллер V1000 – 1.
  • Модуль считывателя V100 – 3.
  • Считыватель R10 – 6.
  • Контроллер EDGE Reader со считывателем в картоприемнике – 1.

1.2. Проходная 2.

  • Пропускная способность 1000 чел./час.
  • Двусторонний турникет – 2.
  • Удаленное рабочее место TerraID – 2.
  • Контроллер V1000 – 1.
  • Модуль считывателя V100 – 2.
  • Считыватель R10 – 4.
  • Контроллер EDGE Reader со считывателем в картоприемнике – 1.

1.3. Проходная заводоуправления.

  • Пропускная способность 500 чел./час.
  • Двусторонний турникет – 1.
  • Удаленное рабочее место TerraID – 1.
  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

1.4. Проходная удаленная.

  • Пропускная способность 200 чел./час.
  • Двусторонний турникет – 1.
  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

2. Организация проезда автотранспорта

Собственный автотранспорт предприятия (20 ед.) и сторонних организаций (80 ед. в день) проезжает через два автоматизированных контрольно-пропускных пункта (АКПП). Собственный автотранспорт оборудован активными картами ProxPass® II. Сторонний транспорт проезжает по картам iCLASS, которые используются также в качестве идентификатора водителей.

2.1. АКПП 1.

  • Двусторонний проезд – 1.
  • Удаленное рабочее место TerraID – 1.
  • Контроллер V1000 – 1.
  • Модуль считывателя V100 – 2.
  • Считыватель R90 – 2.
  • Считыватель MaxiProx – 2.

2.2. АКПП 1.

  • Двусторонний проезд – 1.
  • Удаленное рабочее место TerraID – 1.
  • Контроллер V1000 – 1.
  • Модуль считывателя V100 – 2.
  • Считыватель R90 – 2.
  • Считыватель MaxiProx – 2.

* Цена указана для инсталляторов.
** Использование в качестве идентификаторов сотрудников и посетителей карт iCLASS 2080 и наклеек FARGO 82266 позволит снизить стоимость системы до 833,345.10 рублей.


3. Заводоуправление

Контроль входа, выход свободный, дистанционное управление изнутри.

3.1. Кабинет директора.

  • Контроллер EdgePlus™ Host – 1.
  • Считыватель R10 – 1.

3.2. Бухгалтерия.

Контроль входа, выход свободный.

  • Контроллер EdgePlus™ Host – 1.
  • Считыватель R10 – 1.

4. Производственный корпус 1

4.1. Вход в цех №1.

Контроль входа и выхода.

  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

4.2. Кабинет начальника цеха №1.

Контроль входа, выход свободный.

  • Контроллер EdgePlus™ Host – 1.
  • Считыватель R10 – 1.

4.3. Вход в цех №2.

Контроль входа и выхода.

  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

4.4. Кабинет начальника цеха №2.

Контроль входа, выход свободный.

  • Контроллер EdgePlus™ Host – 1.
  • Считыватель R10 – 1.

4.5. Склад.

Контроль входа и выхода.

  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

5. Производственный корпус 2

5.1. Вход в корпус.

Контроль входа и выхода.

  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

6. Корпус склада готовой продукции

6.1. Вход в корпус.

Контроль входа и выхода.

  • Контроллер V2000 – 1.
  • Считыватель R10 – 2.

6.2. Кабинет начальника склада.

Контроль входа, выход свободный.

  • Контроллер EdgePlus™ Host – 1.
  • Считыватель R10 – 1.

6.3. Кабинеты кладовщиков (3).

Контроль входа, выход свободный.

  • Контроллер EdgePlus™ Host – 3.
  • Считыватель R10 – 3.

7. Идентификаторы

iclass.jpg7.1. Для сотрудников и посетителей – 3000 бесконтактных карт iCLASS 2000, предназначенных для прямой печати изображения на карт-принтерах FARGO и других. Для снижения стоимости решения возможна замена на более дешевые «толстые» карты iCLASS 2080 и пластиковые наклейки FARGO 82266.


hid-iclass.jpgЭти же карты можно использовать для логического доступа к ПК сотрудников, организованного на решении HID on the Desktop (ПО naviGO).

7.2. Для стороннего автотранспорта и водителей – 100 таких же бесконтактных карт iCLASS 2000.

7.3. Для собственного автотранспорта – 20 бесконтактных активных карт ProxPass® II.

8. ПО TerraID

ПО TerraID для ИСКБДополнительно к требованиям технического задания TerraID поддерживает трехфакторную идентификацию: карта iCLASS, ПИН-код и биометрические данные.

Также ПО TerraID позволяет макетировать и печатать карты на карт-принтерах, за хватывать изображение с цифровых фото камер и usb-камер с выравниванием по лицу пользователя.

Наименование Кол-во Цена,
руб.*
Стоимость,
руб.*
HID VertX™ V2000, 8Mb
Сетевой дверной контроллер
7 18,181.50 127,270.50
HID VertX™ V1000, 8Mb
Сетевой центральный контроллер
4 18,181.50 72,726.00
HID VertX™ V100
Интерфейсный модуль на 2 считывателя
9 8,342.10 75,078.90
HID EdgePlus™ Host E400
Сетевой контроллер
9 8,556.00 77,004.00
HID EdgeReader™ Host ER40
Сетевой контроллер со встроенным считывателем
бесконтактных смарт-карт iCLASS
2 9,625.50 19,251.00
HID iCLASS R10
Компактный считыватель бесконтактных смарт-карт
33 2,673.75 88,233.75
HID iCLASS R90
Считыватель бесконтактных смарт-карт большой
дальности
4 12,620.10 50,480.40
HID MaxiProx®
Считыватель Proximity-карт большой дальности
4 16,898.10 67,592.40
Итого контроллеры и считыватели в Руб (включая НДС): 577,636.95
HID iCLASS® 2000 2k/2
Бесконтактный идентификатор-смарт-карта
3100 98.39 305,009.00
HID ProxPass® II
Активный бесконтактный идентификатор-карта для
транспортных средств
20 641.70 12,834.00
Итого идентификаторы в руб. (включая НДС): 317,843.00
TerraID Server
Базовое ПО для СКУД на 1 ПК и 10 считывателей
1 4,278.00 4,278.00
TerraID Client
Лицензия на дополнительное рабочее место на 1 ПК
5 4,278.00 21,390.00
TerraID LP-5
Лицензия на дополнительные 5 считывателей
1 2,139.00 2,139.00
TerraID LP-10
Лицензия на дополнительные 10 считывателей
1 4,278.00 4,278.00
TerraID LP-20
Лицензия на дополнительные 20 считывателей
1 8,556.00 8,556.00
Итого ПО TerraID в руб. (включая НДС): 40,641.00
ВСЕГО в руб. (включая НДС): 936,120.95**


Особенности контроллера HID VertX V1000

  • До 64 считывателей/дверей на один контроллер V1000
  • Память на 44'000 карт и 5'000 событий
  • Расширение до 250'000 карт и 5'000 событий
  • Отчеты контроллера по входам/тревогам могут строиться на основе 255 приоритетов
  • До 32-х интерфейсных модулей или охранных панелей V100, V200, или V300
  • 2 интерфейса RS-485 для подключения V100, V200, или V300
  • 232 временных зоны, 65'535 уровней доступа, праздники
  • До 253 форматов карт на контроллер
  • Связь с компьютером: TCP/IP 10/100 Mbps Ethernet или Internet
  • 2 контролируемых входа
  • 2 релейных выхода 2A@ 30VDC
  • Вход пропадания основного питания*
  • Вход разряда аккумуляторной батареи*
  • Вход вскрытия корпуса*
  • Светодиодная диагностика режимов работы
  • Временной и зонный antipassback
  • Удобные съемные монтажные колодки


Особенности контроллера hid vertx v2000

  • До 2 считывателей/дверей на один контроллер V2000
  • Входы: 2 считывателя; 2 дверных контакта; 2 кнопки выхода; вход вскрытия корпуса*;
  • вход пропадания основного питания*; вход разряда аккумуляторной батареи*
  • 2 релейных выхода управления замками 2A@ 30VDC
  • 2 дополнительных релейных выхода 2A@ 30VDC
  • Светодиодная диагностика режимов работы
  • Временной и зонный antipassback
  • Удобные съемные монтажные колодки


Особенности контроллера hid edge host

  • Работа в on-line режиме с подключением к центральному компьютеру по TCP/IP
  • Доступ к командам управления, текущему состоянию, тревогам и протоколу событий контроллера
  • Возможность полностью автономной работы при обрыве связи с компьютером с хранением базы данных до 44000 пользователей/карт и 5000 событий и их вычитки компьютером после восстановления связи
  • Подключение одного внешнего считывателя с интерфейсами Виганда, Clock-and-Data и iClass RS-232
  • Входы: 1 считыватель; 1 дверной контакт; 1 кнопка выхода; вход вскрытия корпуса; вход пропадания основного питания*; вход разряда аккумуляторной батареи*
  • 1 релейный выход управления замком 2A@ 30VDC
  • 1 дополнительный релейный выход 2A@ 30VDC
  • Возможно локальное подключение notebook-а для диагностики и конфигурации на месте
  • Может запитываться через Ethernet (доступно с PoE (802.3af) сетевыми устройствами), с дополнительной внешней нагрузкой – до 700 мА
  • 255 приоритетов для тревог
  • Удобные съемные монтажные колодки

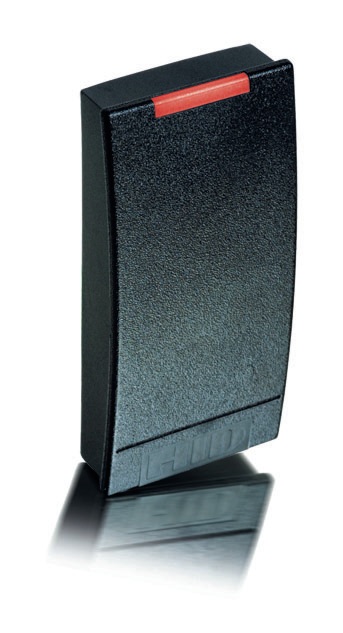

Особенности считывателя hid r10

  • Работа в частотном диапазоне 13.56 MHz
  • Взаимная аутентификация считывателя и карты iClass
  • Защита информации на карте с помощью аутентификационных ключей длинной 64 бита (в считывателе может храниться до 11 таких ключей, защищающих определенные области памяти Smart идентификатора)
  • Возможность чтения карт с дополнительной защитой (шифрование информации на карте с использованием алгоритмов DES и Triple DES)
  • Выход Wiegand для подключения к системам управления доступом
  • Для чтения карты стандарта Mifare считыватель может быть сконфигурирован для передачи серийного кода карты в формате Wiegand 26-bit, 32-bit, 34-bit или 40-bit
  • Возможность чтения карт с дополнительной защитой (шифрование информации на карте с использованием алгоритмов DES и Triple DES)
  • Выход Wiegand для подключения к системам управления доступом
  • Для чтения карты стандарта Mifare считыватель может быть сконфигурирован для передачи серийного кода карты в формате Wiegand 26-bit, 32-bit, 34-bit или 40-bit
