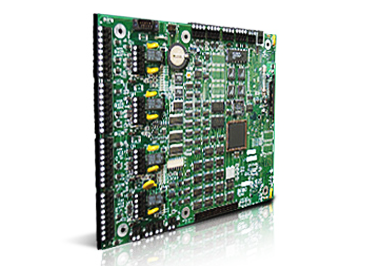

Контроллеры серии IQ-400

Ключевые характеристики:

• Питание – внешний блок питания на 12 V (не входит в комплект поставки);
• 1 порт Ethernet (10/100 TCP/IP ).
• 2 коммуникационных порта RS 485;
• 1 коммуникационный порт RS 232;
• 4 порта для подключения считывателей по Weigand;
• 4 релейных выхода;
• 4 портов для подключения кнопки выхода;
• 4 входа контроля состояния двери;
• 4 тревожных выходов;
• 6 контролируемых выхода  для подключения внешних устройств;
• 6 контролируемых входов для подключения внешних устройств;
• Индикаторы состояния;
• Тампер;
• Дополнительный выход контроля состояния тампера;
• Выход для контроля зарядного устройства;
• Самодиагностика в режиме реального времени;
• Поддержка от 8000 до 20000 или 50000 карт;
• Хранение от 4000 до 10000 событий;
• Поддержка 16 групп фасилити-кодов;
• Поддержка 4-х групп авторизации;
• Поддержка 64 периодов временных периода и 366 «праздничных дней»
• Встроенный процессор 16-бит High-Integration Intel ® Processor (80C188EB-20);
• Открытая архитектура и возможность апгрейда;
• Диагностика в режиме реального времени;
• Прошивка в Flash-память;
• Поддержка 3-х уровневого запрета повторного прохода;
• Поддержка 5 уровней контроля тревог;
• Поддержка сетевого протокола - 10/100 TCP/IP (Ethernet).
• Энергопотребление: 12 V, 1.0 Amps или 24 V, 2.0 Amps
• Рабочая температура: 0 + 46°С
• Влажность: 0 – 90%
• Размеры (В х Ш) см: 21,5 х 21,5

Контроллеры серии IQ-400 имеют уникальные возможности по программной настройке считывателей, входного сигнала от датчиков состояния двери, реле управления запорного механизма двери, сигнала тревоги на любое периферийное устройство подключенного к контроллеру. Контроллер допускает назначение в качестве общих ресурсов всю неиспользуемую дверную логику, такую как реле (сухие контакты формы C, рассчитанные на 2A при 24В постоянного тока); входы датчика выхода, входы датчика двери и выходы управления сигнализацией (нормально открытые выходы, рассчитанные на 12 вольт при 100 мА).

Контроллеры серии IQ-400 обеспечивают автономную распределенную обработку событий без необходимости обязательного подключения к управляющему ПО PCSC (LINC-PLUS, LINC-NXG). Все решения по управлению подключенными устройствами принимаются на контроллере.

Для определения логики взаимодействия входов-выходов контроллера могут использоваться следующие логические вычислительные объекты:

• Счетчик увеличения (диапазон от 0 до 65000)
• Счетчик уменьшения (диапазон от 65 000 до 0)
• Контроль увеличения секунд или минут (от 0 до 65000)
• Контроль уменьшения секунд или минут (обратный отсчет от 65 000 до 0)
• Очистка счетчика
• Перезагрузка счетчика
• Триггер (триггерный контакт)
