Suprema OM-120. Внешний релейный модуль на 2 входа/12 выходов OM-120
Фотогалерея
Модуль управления лифтами (до 6 этажей). RS-485. 6 TTL. Совместимо с ПО BioStar 2 и TerraID.
Увеличение гарантийного срока по запросу
0
- Характеристики
- Подробное
описание - Скачать
| Основые | Процессор | Cortex M3 72MHz |
| Память |
Flash 128KB, SRAM 20KB |
|
|
Экран |
Несколько цветов Питание 1 ea Реле 12 ea RS-485 2 ea AUX IN 1 ea Статус 1 ea |
|
| Рабочая температура | -20°C ~ 60°C | |
| Температура хранения | -40°C ~ 70°C | |
| Допустимая влажность во время работы | 0% ~ 95%, non-condensing | |
| Допустимая влажность при хранении | 0% ~ 95%, non-condensing | |
| Размеры (В x Ш x Г) | 90 мм x 190 мм x 21 мм | |
| Вес | 300 г | |
| Сертификаты | CE, FCC, KC, RoHS, REACH, WEEE | |
| Выход | TTL выход x 6 | |
| Интерфейсы | RS-485 | 1 канал |
| Вход AUX | 2-канальный сухой контакт | |
| Число реле | 12 реле | |
| Электрические параметры | Питание |
Напряжение: 12 VDC Ток: макс. 1 A |
| Характеристики реле | макс. 5 В (сухой контакт) | |
| Реле |
Напряжение: макс. 30 VDC Ток: 5 A |
Совместимость со считывателями/контроллерами и терминалами
FaceStation 2
BioStation A2 BioStation L2 BioEntry W2 BioStation 2 BioLite Net BLR-OC-V2
BioLite Net BLN-OC-V2
BioEntry W BEWM-OC-V2 BioEntry W BEWH-OC-V2 BioEntry W BEWI-OC-V2 BioEntry Plus BEPL-OC-V2 BioEntry Plus BEPM-OC-V2 BioEntry Plus BEPH-OC-V2 Xpass XPE-PoE-V2
Xpass XPM-PoE-V2
Xpass XPH-PoE-V2 Xpass S2 XPS2M-V2 Xpass S2 XPS2M-WH-V2
CoreStation
Безопасный модуль с несколькими выводами Suprema OM-120
OM-120 является модулем расширения с несколькими выходами, который может управлять до 12 реле. Его можно использовать в качестве контроллера лифтов с BioStar 2. Максимальное количество модулей, подключенных друг к другу по RS-485, составляет 31. ОМ-120 поддерживает также зоны ЗПП и функции противопожарной тревоги.
Особенности
- 12 встроенных релейных входа и 2 входа
- Последовательное подключение до 16 блоков OM-120 для поддержки до 192 этажей на лифт
- ЖК-индикаторы для отображения состояния реле и соединения
- Цветовое обозначение портов для упрощения подключений

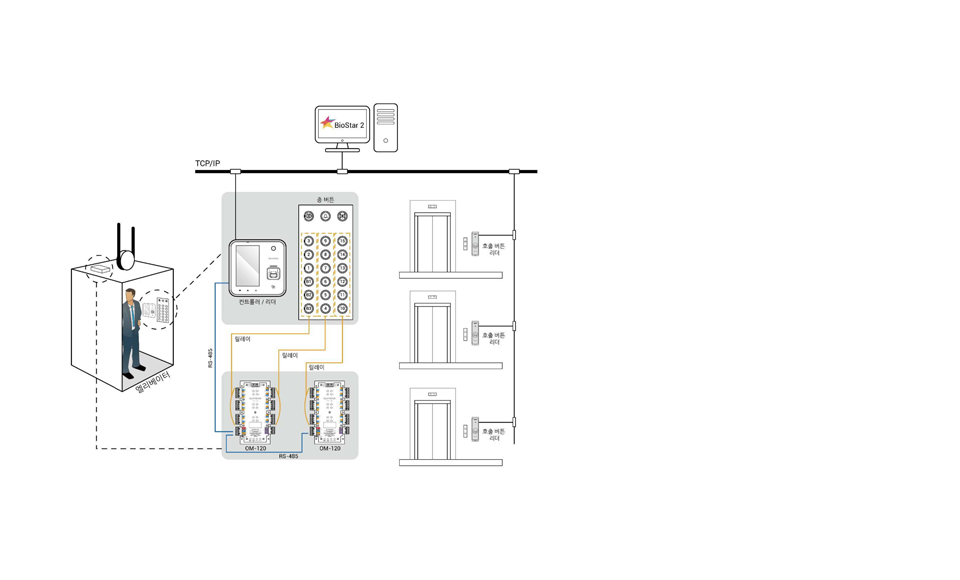

Управление лифтом до 192 этажей
.png "OM-120")
OM-120 может быть настроен в BioStar 2 для управления точками доступа. До 192 этажей могут управляться в рамках 1 лифта. BioStar 2 поддерживает до 1000 лифтов.
Интерфейсы VersaVersatile
Помимо управления лифтом, OM-120 выдает несколько сигналов, включая сигналы настройки реле на выходы и разные зоны. Выходы для пожарной тревоги, входы/выходы можно легко настроить при помощи aux и реле интерфейса portstile.
